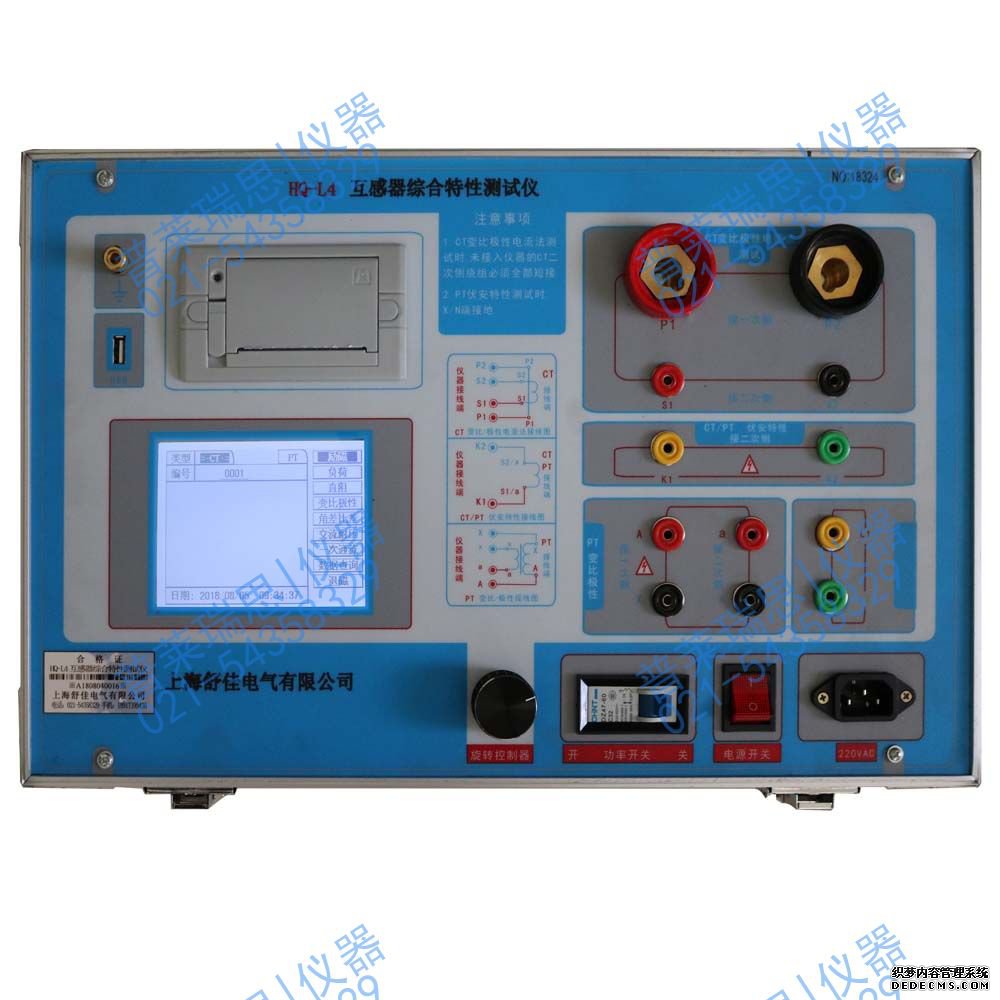

HQ-L4型互感器特性綜合測試儀|互感器綜合測試儀

產品簡介

HQ-L4是用間接法全自動化測試PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT極性、PT極性等試驗，CT的動穩定和短時熱電流，CT變比極性和PT變比極性，自動計算CT的任意點誤差曲線，

訂購熱線：021-54358329

在線咨詢

產品介紹

HQ-L4型互感器特性綜合測試儀 [詳細說明書下載]--文件頁數較多下載要幾分鐘
HQ-L4型互感器特性綜合測試儀|互感器綜合測試儀|互感器伏安特性綜合測試儀
互感器特性綜合測試儀是用間接法全自動化測試PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT極性、PT極性等試驗，CT的動穩定和短時熱電流，CT變比極性和PT變比極性，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。名稱有：互感器綜合特性測試儀,互感器特性測試儀,ct伏安特性測試儀,互感器伏安特性、變比、極性綜合測試儀；

一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）

CT（保護類、計量類）	PT
• 伏安特性（勵磁特性）曲線	• 伏安特性（勵磁特性）曲線
• 自動給出拐點值	• 自動給出拐點值
• 自動給出5%和10%的誤差曲線	• 變比測量
• 變比測量	• 極性判斷
• 比差測量	• 比差測量
• 相位（角差）測量	• 相位（角差）測量
• 極性判斷	• 交流耐壓測試
• 一次通流測試	• 二次負荷測試
• 交流耐壓測試	• 二次繞組測試
• 二次負荷測試	• 鐵心退磁
•二次繞組測試
• 鐵心退磁

表1
五. 測試儀主要技術參數： （見表2）

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500Vrms， 5Arms（20A峰值）注：0～5A為真實值，大于5A～20A為計算值
大電流輸出		0～600A
勵磁精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
二次繞組電阻測量	精度	≤0.5%（0.2%讀數+0.3%量程）
二次實際負荷測量	范圍	5～1000VA
二次實際負荷測量	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	4min
相位測量（角差）	分辨率	0.1min
比差	精度	0.05%
CT 變比測量	范圍	≤25000A/5A（5000A/1A）
CT 變比測量	精度	≤0.5%
PT 變比測量	范圍	≤500KV
PT 變比測量	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤22Kg
