開關柜通電試驗臺

主頁 > 產品中心 > 開關柜通電試驗臺 >

產品介紹

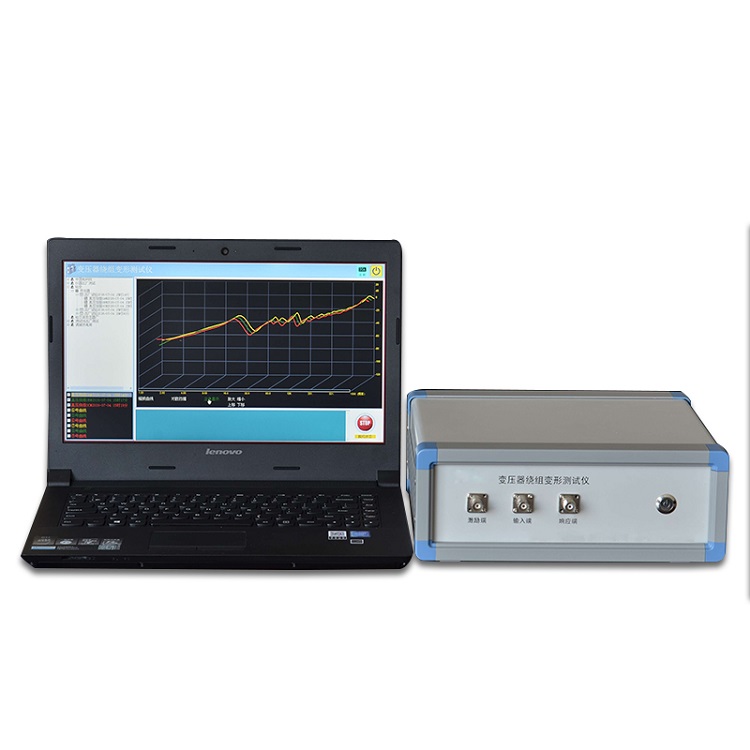

本系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。
1.1主要技術特點
l  采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
l  測量速度快，對單個繞組測量時間1-2分鐘。
l  頻率精度非常高，頻率精度為0.005% 。
l  采用數字化頻率合成，頻率穩定性更高。
l  采用5000V電壓隔離、充分保護測試電腦安全。
l  可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l  采用的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準IEC60076-18。
l  采用windows平臺，兼容Windows 2000/Windows XP/Windows7/windows8/windows10。
l  采用數據庫保存測試數據，對測試數據的管理簡潔方便。
l  軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
l  軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
l  軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。
1.2主要技術指標
l  測量速度：單相繞組1分鐘-2分鐘
l  輸出電壓：Vpp-20V測試過程中自動調整
l  輸出阻抗：50Ω
l  輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
l  掃頻范圍：100Hz－2MHz
l  頻率精度：0.005%
l  掃頻方式：線性或對數，掃頻間隔和點數可任意設置
l  曲線顯示：幅頻曲線
l  測量動態范圍寬：－120dB～20dB
l  供電電壓：AC220V±10%
